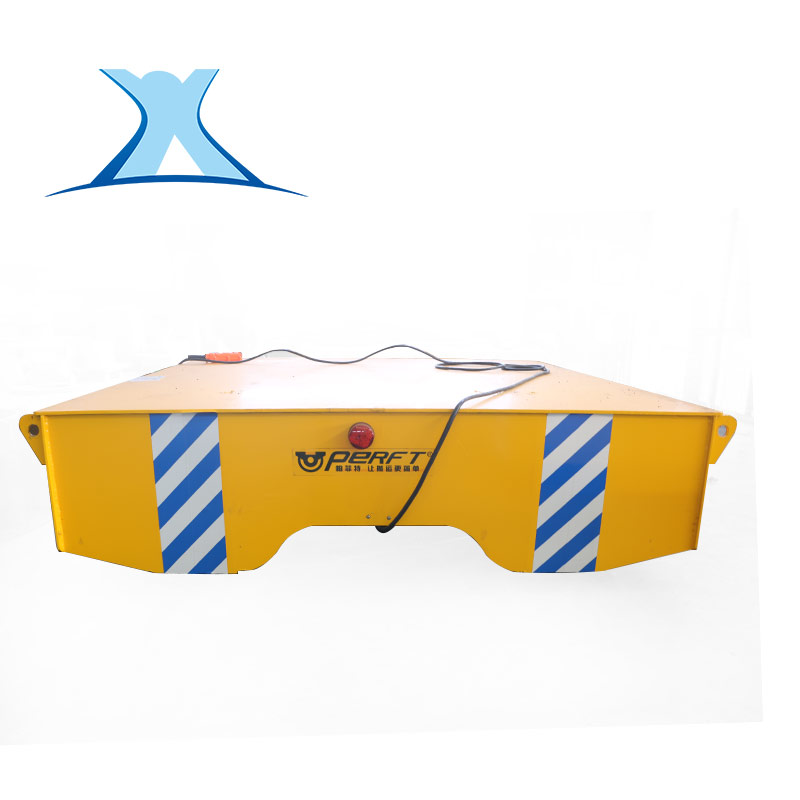

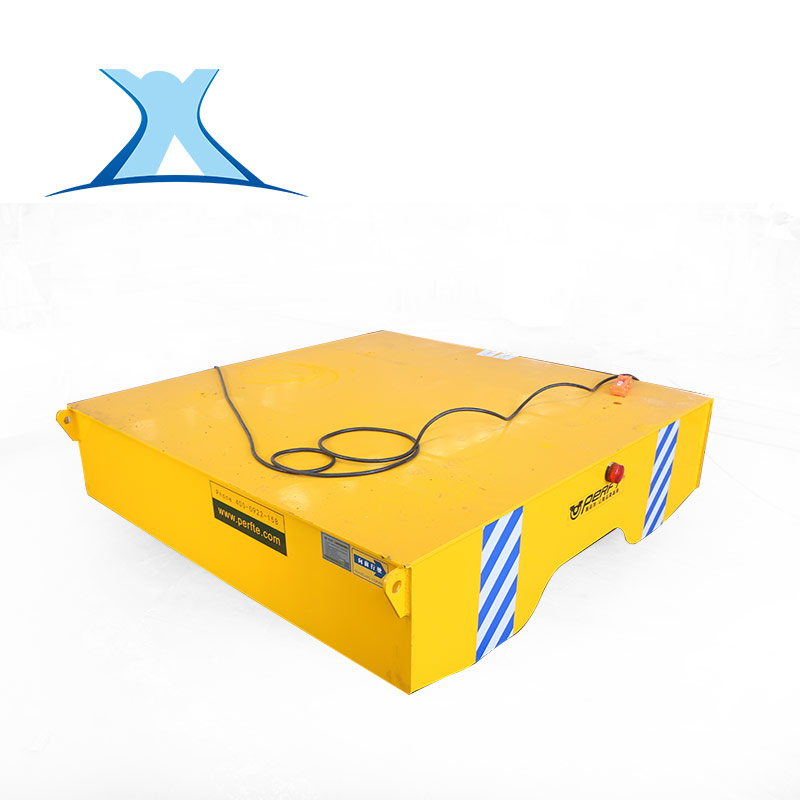

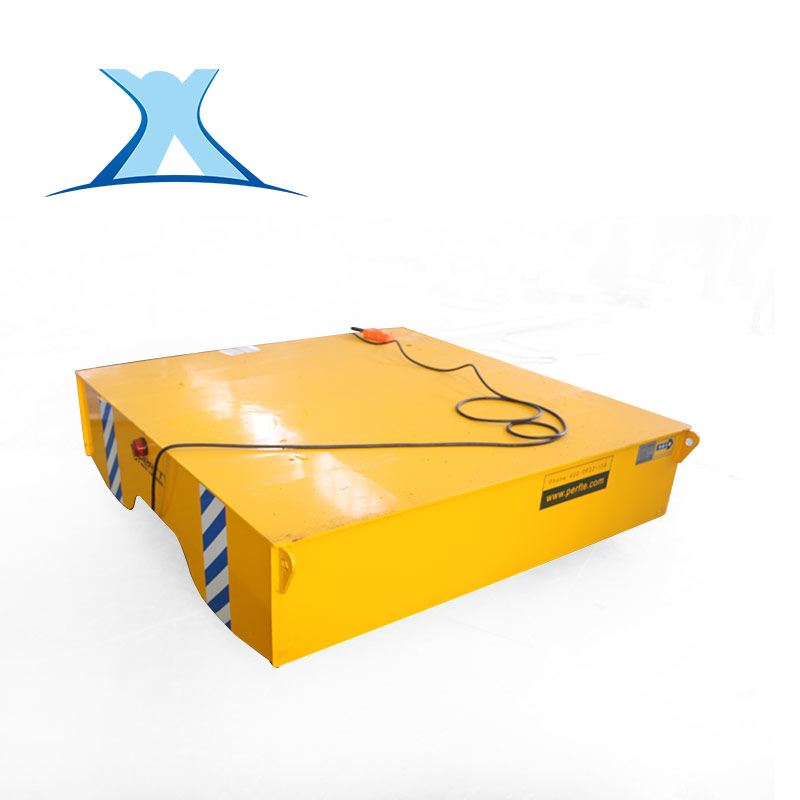

16t拖纜供電型
產品介紹:
1.安全載重系數高 平車采用箱梁式結構,車輪采用的車加工,熱處理,平車的安全系數可以達到1.5 2.自動化程度高 平車可以增加plc,實現自動化對接,無人操作車間 3.短途運行
應用范圍:模具車間,地下礦井,工程、航天、煤炭、核能、水利等范圍
物料:鋼鋁卷,各類支架,鋁板,鋁料,鋼水,鋼包,機械配套
性能特點
-
安全載重系數高
平車采用箱梁式結構,車輪采用的車加工,熱處理,平車的安全系數可以達到1.5
-
自動化程度高
平車可以增加plc,實現自動化對接,無人操作車間
-
短途運行的好幫手
由于是拖鏈,運行距離受限,但是在短途高頻率使用中,性價比高
-
定位精度高
平車采用編碼器控制,定位精度可以達到0.3mm
-
無線遙控,遠程操作
平車采用無線遙控操作,可以實現多臺平車的控制,安全可靠系數高
工程案例更多案例
技術參數
BTL系列電動平車是托纜供電式電動平車 。電纜的一端接在地面電源上,經過電纜滑車、牽引鋼絲繩引入控制箱,再給平車上YZ電機提供電力, 來拖動平車運行。但運行距離不能太長,一般不能超過50m,太長容易纏繞電纜。 |
||||||||||
|
||||||||||
|
||||||||||
|
||||||||||
BTL 拖纜供電電動平車主要技術參數 |
||||||||||
型號 |
BTL |
BTL-6 |
BTL-10 |
BTL-16 |
BTL-25 |
BTL-40 |
BTL-63 |
BTL-100 |
BTL-160 |
BTL200 |
額定載重量 |
6 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
200 |
|
臺面尺寸 |
長 L |
3600 |
3600 |
4000 |
4500 |
5000 |
5600 |
6300 |
8000 |
8200 |
|
寬 B |
2000 |
2000 |
2200 |
2200 |
2500 |
2500 |
2800 |
2800 |
2800 |
|
高 H |
550 |
550 |
600 |
650 |
700 |
850 |
900 |
1100 |
1250 |
運行速度(m/min) |
|
30 |
30 |
30 |
30 |
25 |
25 |
20 |
20 |
20 |
輪 距A(mm) |
2000 |
2200 |
2200 |
2500 |
2800 |
3200 |
3600 |
4500 |
4500 |
|
軌內側距C(mm) |
1435 |
1435 |
1435 |
1435 |
1435 |
1435 |
1650 |
2000 |
2000 |
|
車輪直徑 (mm) |
300 |
300 |
400 |
500 |
500 |
600 |
700 |
700 |
700 |
|
底部間隙 (mm) |
50 |
50 |
50 |
60 |
60 |
60 |
60 |
70 |
70 |
|
電機型號/功率(KW) |
YZ132M1-6 |
YZ132M2-6 |
YZ160M1-6 |
YZ160M2-6 |
YZ160L-6 |
YZ160M2-6 |
YZ160L-6 |
|||
|
2.2 |
3.7 |
5.5 |
7.5 |
11 |
2X7.5 |
2X11 |
|||
電源方式 |
托纜 |
三相380V |
||||||||
推薦鋼軌型號 |
P24 |
P24 |
P38 |
P43 |
QU80 |
QU100 |
||||
車輪數量 |
4 |
4 |
4 |
4 |
8 |
8 |
||||
輪壓 |
1.91 |
3.21 |
4.87 |
7.5 |
11.5 |
16.9 |
27.6 |
22.8 |
28.5 |
|
參考重量 |
3.4 |
3.72 |
4.2 |
6 |
8.5 |
11.4 |
15.2 |
25.5 |
31.5 |
|
說明: |
||||||||||
1)其軌距、臺面尺寸、額定起重量可根據用戶需求另行設計、制造。 |
||||||||||
2)無線遙控裝置可選 |
||||||||||
3)可選變頻器調速電控 |
||||||||||
4) 路軌車來回走設定系統 |
||||||||||
5)路軌車遇人2米自動停車、報警 |
