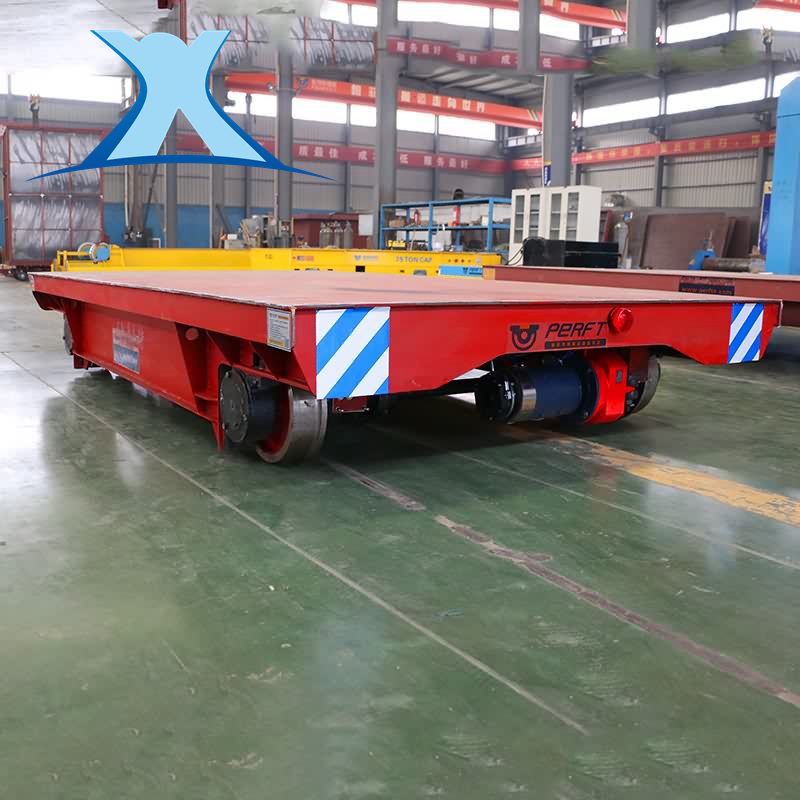

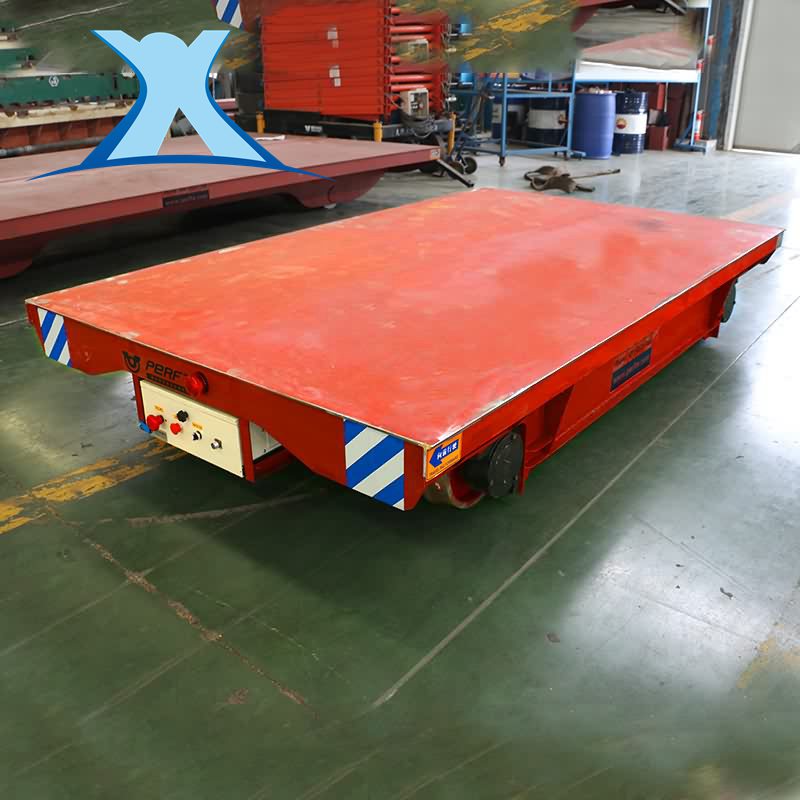

5t低壓軌道供電型

產品介紹：

BDGS：三相低壓軌道電動平車是從軌道上取電的電動平車，36V電壓的三相交流電分別接在三條軌道上，沒有電纜線的束縛，可隨時在軌道上取電，對軌道鋪設要求較高，需要絕緣處理，適用于中長距離運輸?shù)膱龊?，使用頻率不受束縛，但不能用于易燃、易爆、積水、粉塵、鐵屑較多的場合。


應用范圍：汽車、鋼鐵、重工、工程、航天、煤炭、核能、水利等范圍

物料：鋼包、鋼結構、鋼管、模具、運梁、鋁棒、料框、壓縮機、多晶硅、發電機、管片、托盤等

性能特點

  • 自動化程度高

    可實現無人自動化生產流程

  •  減速機

    齒輪均采用數控磨齒工藝，精度高，接觸性好，傳動效率高，承載能力高，使用壽命長

  •  電機

    具有相應快速、較大的啟動轉矩，從零轉速至額定轉速具備可提供額定轉矩的性能

  • 各個組件搭檔

    電動平車各結構的高性價比配置有效的延長了電器的使用壽命，從而延長了電動平車的使用年限

  • 車輪采用角型軸承座，以便于安裝調整

    以適當提高相關部件的加工精度，來提高整車的安裝制造精度，放置車輪跑偏，輪緣與軌道接觸加劇輪緣磨損并增加摩擦阻力 等問題

工作原理



    BDGZ系列是5t低壓軌道供電軌道平車，是將交流380V的電源通過變壓器將至交流36V兩相，分別接至兩根軌道上， 軌道平車上的車輪將道軌上的交流36V電源引入車載電氣箱，經過整流模塊將交流36V整流至直流36V， 再通過直流控制系統控制直流電機，使平車啟動，停止，前進，后退，調速等。該系列平車能夠在S 軌道，弧形軌道運行。

工程案例更多案例

技術參數

BDGS三相低壓軌道供電電動平車主要參數

型號

BDG

BDG-6

BDG-10

BDG-16

BDG-25

BDG-40

BDG-63

BDG-100





BDGS

BDGS-6

BDGS-10

BDGS-16

BDGS-25

BDGS-40

BDGS-63

BDGS-100

BDGS-160

BDGS-200

額定載重量

6

10

16

25

40

63

100

160

200

臺面尺寸

長 L

3600

3600

4000

4500

5000

5600

6300

8000

8200

寬 B

2000

2000

2200

2200

2500

2500

2800

2800

2800

高 H

550

550

600

650

700

850

900

1100

1250

運行速度（m/min）



30

30

30

30

25

25

20

20

20

輪    距A（mm）

2000

2200

2200

2500

2800

3200

3600

4500

4500

軌內側距C（mm）

1435

1435

1435

1435

1435

1435

1650

2000

2000

車輪直徑  (mm)

400

400

400

500

500

600

700

700

700

底部間隙 （mm）

50

50

50

60

60

60

60

70

70

轉彎半徑

30

35

50

55

60

80

100

100

電動機型號/功率（KW）

BDG

JDYP-11-6

JDYP-12-6

JDYP-21-6

JDYP22-6



2.2

3.5

5

7.5



BDGS

YZ132M1-6

YZ132M2-6

YZ160M1-6

YZ160M2-6

YZ160L-6

YZ160M2-6

YZ160L-6

2.2

3.7

5.5

7.5

11

2X7.5

2X11

電源供電方式

BDG

單相380V降壓到36V經升壓變壓器到單相交流380V

BDGS

三相380V降壓到36V經升壓變壓器到三相交流380V

推薦鋼軌型號

P24

P38

P43

QU80

QU100

車輪數量

4

4

4

4

8

8

輪壓

1.91

3.21

4.87

7.5

11.5

16.9

27.6

22.8

28.5

參考重量

3.4

3.72

4.2

6

8.5

11.4

15.2

25.5

31.5

說明：噸位1－400噸可根據用戶需求另行設計、制造。可實現上坡、高溫、升降、過溝、同步等多種功能
